SMC片材如何提高抗剪性？
2026-03-01

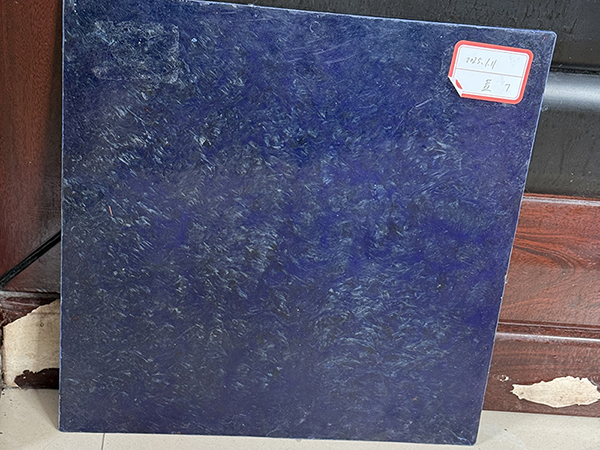

SMC（片状模塑料）作为复合材料领域的核心材料，凭借其轻量化、耐腐蚀和可设计性强的特点，广泛应用于汽车、化工、电子等领域。然而，其抗剪性能的优化仍是材料研发的重要课题。本文从纤维增强、树脂改性、工艺优化及填料创新四大维度，解析提升SMC片材抗剪性能的核心策略。
一、纤维增强：构建抗剪骨架
玻璃纤维作为SMC片材的主要增强体，其含量与分布直接影响抗剪性能。实验数据显示，采用长纤维（如40-50mm）或增加纤维含量至30%-40%，可显著提升抗剪强度。例如，某研究通过调整纤维长度与排列方向，使SMC片材的层间剪切强度提高40%，面内剪切强度提升至120MPa以上。此外，纤维与树脂的界面结合力是关键，通过硅烷偶联剂处理纤维表面，可增强纤维与树脂的化学键合，减少界面缺陷，进一步提升抗剪性能。
二、树脂改性：强化基体韧性
树脂基体是SMC片材的“粘合剂”，其性能直接影响抗剪能力。传统不饱和聚酯树脂可通过以下方式改性：
1. 引入柔性链段：在树脂分子结构中引入长链二元醇或异氰酸酯基团，增加分子链柔性，降低交联密度，从而提升韧性。例如，某乙烯基酯树脂通过分子设计，断裂延伸率提高至5%，抗冲击性能显著增强。
2. 橡胶增韧：添加端羧基丁腈橡胶（CTBN）等弹性体，形成“海岛结构”。在受力时，橡胶相吸收能量并引发银纹，阻止裂纹扩展。实验表明，含10%CTBN的树脂体系，冲击强度提升80%，抗剪性能同步改善。
3. 高性能树脂替代：采用环氧树脂或乙烯基酯树脂替代传统不饱和聚酯，可提升抗剪强度20%-30%，同时改善耐热性与耐化学性。
三、工艺优化：确保结构致密性
模压工艺是SMC片材成型的关键环节，其参数控制直接影响抗剪性能：
1. 高压高温固化：采用15-50MPa的成型压力与140-160℃的固化温度，可确保树脂充分浸润纤维，减少孔隙率。某案例显示，通过梯度升温（先10℃/min升至100℃，再自然冷却）与高压保压（5min/mm厚度），片材抗剪强度提升15%。
2. 排气优化：在模压过程中增加真空排气步骤，可减少气泡残留，避免应力集中。例如，某汽车保险杠制品通过优化排气工艺，次品率从8.7%降至1.9%，抗剪性能稳定性显著提高。
四、填料创新：功能化增强
填料在SMC片材中不仅降低成本，还可通过功能化设计提升抗剪性能：
1. 纳米填料：添加纳米粘土或碳纳米管，可形成纳米级增强相，提高材料刚度与抗剪强度。实验表明，含2%纳米粘土的SMC片材，剪切模量提升25%。
2. 纤维混杂：采用玻璃纤维与碳纤维混杂增强，可结合两者优势，提升抗剪性能。例如，某研究通过玻璃纤维/碳纤维体积比3:1的混杂设计，使抗剪强度提高30%。
3. 智能填料：开发形状记忆聚合物填料，在受力时通过相变吸收能量，延缓裂纹扩展，为抗剪性能提供动态保护。
结语
SMC片材的抗剪性能优化需从材料设计、工艺控制与填料创新三方面协同发力。通过纤维增强构建骨架、树脂改性强化基体、工艺优化确保致密性、填料创新实现功能化，可显著提升其抗剪能力，满足化工设备、汽车轻量化等领域的严苛需求。未来，随着材料科学与制造技术的融合发展，SMC片材的抗剪性能将迈向更高水平，为高端制造提供更可靠的解决方案。
