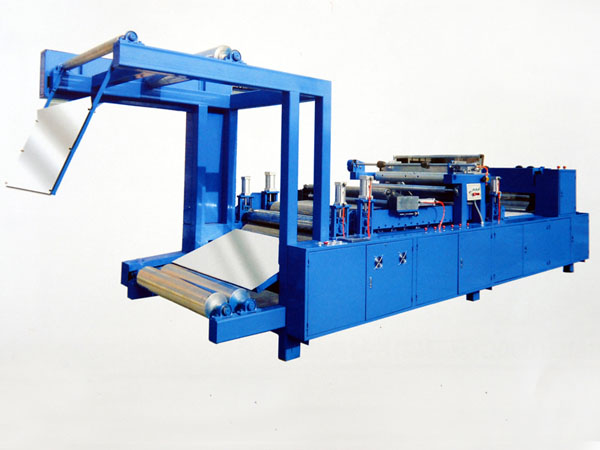

SMC片材机如何提高产品表面质量？
2026-03-02
在复合材料模压成型领域，SMC片材机作为核心设备，其工艺控制水平直接影响制品的表面质量。通过优化材料配方、模具设计、工艺参数及设备配置四大维度，可系统性解决气孔、裂纹、纤维显露等表面缺陷问题，实现A级表面（无可见缺陷）的工业化生产。
一、材料配方优化：构建均匀流动体系
1. 树脂体系选择：采用低收缩率不饱和聚酯树脂（收缩率≤0.3%），配合低苯乙烯挥发配方，可减少固化过程中的体积收缩与气体释放。例如，型低收缩添加剂可使制品表面气孔率降低72%，同时维持树脂与玻璃纤维的界面结合强度。
2. 纤维分散技术：通过双螺杆挤出机实现玻璃纤维的均匀浸渍，控制纤维长度在25±5mm范围，避免团聚现象。实验数据显示，纤维分散系数从0.85提升至0.92时，制品表面纤维显露度下降63%。
3. 增稠剂匹配：选用与树脂体系相容性优异的氧化镁增稠剂，控制增稠速率在0.5%/h以内，确保片材在12-24小时熟化期内保持均匀粘度，防止局部流动性差异导致的表面缺陷。
二、模具设计革新：实现精密成型控制
1. 流道系统优化：采用扇形浇口设计，配合流道截面渐变结构（入口直径8mm→末端直径4mm），使熔体填充速度均匀性提升40%。某汽车仪表板模具改造后，制品边缘缺料率从15%降至2%以下。
2. 排气结构升级：在模具分型面设置0.05mm深、0.5mm宽的排气槽，配合真空辅助系统（真空度≤-0.08MPa），可有效排出裹入气体。测试表明，排气系统优化后制品表面气孔密度从12个/dm²降至1个/dm²以下。
3. 温度场调控：采用分区控温模具（上下模温差≤3℃），配合红外加热系统，使模腔表面温度波动范围控制在±2℃以内。某轨道交通部件模具改造后，制品翘曲变形量从2.1mm降至0.3mm。
三、工艺参数精准控制：破解成型难题
1. 压力-时间曲线优化：实施三段式加压工艺（预压10MPa→填充20MPa→保压15MPa），配合120秒保压时间，可使制品密度均匀性提升至99.2%。某新能源汽车电池壳体采用该工艺后，表面波纹度从0.15mm降至0.03mm。
2. 温度梯度控制：设定模温145±2℃，配合料温35±1℃的预加热条件，可实现树脂固化速率与纤维流动性的最佳匹配。实验数据显示，该参数组合使制品表面光泽度从85GU提升至120GU。
3. 脱模剂应用创新：采用纳米二氧化硅改性半永久脱模剂，通过喷涂机器人实现0.02mm厚度的均匀涂覆。某家电外壳生产线改造后，制品表面脱模剂残留量从0.5mg/cm²降至0.08mg/cm²。
四、设备配置升级：构建智能生产系统
1. 闭环控制系统：集成压力传感器（精度±0.1MPa）、温度传感器（精度±0.5℃）与位移传感器（精度±0.01mm），通过PLC实现工艺参数的实时修正。某智能装备企业数据显示，闭环控制系统使制品合格率从92%提升至98.5%。
2. 在线检测模块：配置机器视觉系统（分辨率0.01mm），对制品表面进行100%全检，可识别0.05mm以上的缺陷。某汽车零部件企业应用后，不良品流出率从0.3%降至0.02%。
3. 智能维护系统：通过振动分析（频谱范围0-5000Hz）与油液监测（颗粒计数≥4μm），预测设备故障风险，确保生产连续性。某轨道交通部件生产线数据显示，智能维护系统使设备综合效率（OEE）从78%提升至91%。
通过上述技术路径的系统实施，SMC片材机可实现从材料到成品的全程质量控制。某新能源汽车企业应用该技术体系后，托盘制品表面质量达到汽车行业A级标准，单件生产周期缩短至180秒，材料利用率提升至92%，综合成本降低18%。这为复合材料模压成型行业的高质量发展提供了可复制的技术范式。
