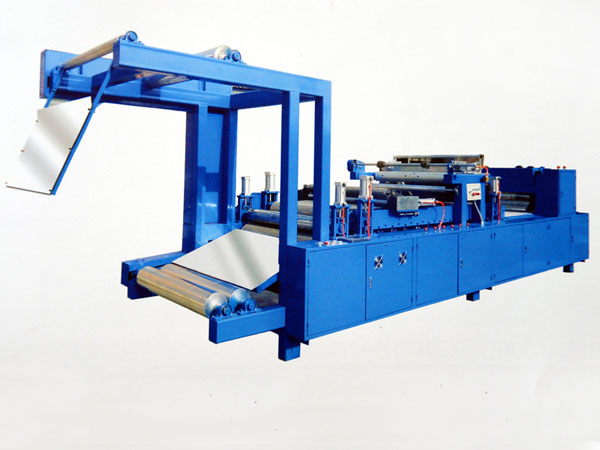

SMC片材机组有哪些核心部件
2026-01-08
SMC片材机组的核心部件主要包括以下几个部分：
1. 原料配比与混合系统
功能：负责将树脂、填料、固化剂等原料按照准确的比例混合均匀。
重要性：通过自动化控制系统，确保混合过程的准确性和一致性，为后续的成型工序提供高质量的原料。
组成部件：
树脂计量与输送装置：采用高精度计量泵（如齿轮泵或螺杆泵）控制不饱和聚酯树脂的流量，并通过管道输送至混合单元。
填料与助剂添加系统：通过失重式喂料机或螺旋给料器，定量添加碳酸钙、玻璃纤维等填料及固化剂、脱模剂等助剂。
高速混合机：采用双轴桨叶式或行星式混合器，通过高速旋转（转速可达1000-3000rpm）将树脂与填料充分混合，形成均匀的糊状物。
2. 纤维浸渍系统
功能：将玻璃纤维或碳纤维等增强材料浸渍在混合好的树脂糊中。
重要性：通过特殊的浸渍工艺，确保纤维被树脂充分浸润，从而提高产品的机械性能和耐久性。
组成部件：
玻璃纤维纱架：用于存放玻璃纤维纱，通常配备张力控制装置。
切割机：将连续玻璃纤维纱切割成所需长度（通常为25-50mm），切割机通常采用旋转刀片设计。
浸渍设备：通过双辊压延机或三辊压光机，将玻璃纤维毡（或短切纤维）与糊状树脂充分浸渍，形成连续的SMC片材。
3. 成型系统
功能：将浸渍后的纤维与树脂混合物通过模具压制成所需的片材形状。
重要性：通过准确控制温度、压力和时间等参数，确保片材的质量和性能。
组成部件：
输送带：用于承载和输送树脂糊料和玻璃纤维，通常采用耐腐蚀、耐高温材料制成。
压延辊：将树脂糊料和玻璃纤维压延成均匀厚度的片材，压延辊通常采用精密加工。
刮刀：用于调整片材的厚度和表面质量，刮刀通常采用可调节设计。
片材成型装置：采用加热辊筒或红外加热板对浸渍后的片材进行定型，消除气泡并提升表面平整度。
4. 卷取与冷却系统
功能：成型后的SMC片材通过卷取装置进行卷取，冷却系统确保片材在卷取过程中快速冷却，防止片材变形或粘连。
重要性：保证片材在储存和运输过程中的质量稳定性。
组成部件：
自动收卷机：配备张力控制系统（如磁粉离合器或伺服电机），实现片材的均匀收卷，卷径可达1.2m，收卷速度可达30m/min。
温控与冷却单元：通过导热油循环或冷水机，对辊筒及模具进行准确控温（±1℃），避免片材因温度波动产生缺陷。
5. 电气控制系统
功能：通过传感器、控制器和执行器等设备，实现对整个生产过程的自动化控制。
重要性：从原料配比到成型，再到卷取，所有工序都可以通过预设的程序进行准确控制，确保生产过程的有效和稳定。
组成部件：
PLC控制系统：配备PLC和触摸屏智能控制系统，可实时监测并调整工艺参数。
传感器与执行器：用于实时监控生产过程中的温度、压力、湿度等重要参数。
6. 切纱装置
功能：切割玻璃纤维，确保纤维长度符合生产要求。
重要性：切割长度可调，误差小，纤维分散均匀，有助于提高产品质量。
7. 浸渍与压实装置
功能：采用上下金属筛带结构，由一系列辊轮和槽辊组成，气动加压，提高浸渍效果。
重要性：保证片材质量的整体稳定性和各点均匀性。
8. 辅助系统
真空系统：用于去除树脂糊料中的气泡，以确保片材的密实性和均匀性。
清洗系统：用于清洗生产过程中产生的废料和残留物，以确保设备的清洁和长期稳定运行。
安全系统：用于保障操作人员的安全，通常包括急停按钮、防护罩、报警装置等。
这些核心部件协同工作，确保SMC片材机组能够高效、稳定地生产出高质量的SMC片材，满足不同工业领域的需求。
