莱州市华泰绝缘材料有限公司

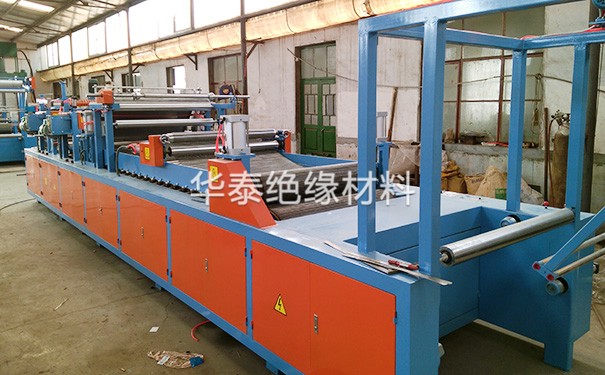

 SMC片材机组的生产质量首先取决于原材料的精准计量与稳定配比。树脂糊制备环节需严格控制加料顺序，遵循先液体后粉体的原则，尤其需注意小料助剂的加入顺序，避免成分提前反应影响性能。 计量精度方面，不饱和聚酯树脂允许偏差控制在±1.0kg，填料控制在±3.0kg，短切玻璃纤维含量偏差需小于±1.5%，通过高精度称重模块与闭环比例阀实现克级计量，可大幅减少人工投料带来的误差波动。 同时，所有原材料需做好进场检验，树脂检测粘度、水分及增稠性能，填料检测水分与粒径分布，增稠剂检测活性与增稠曲线，确保每批原料质量稳定，为后续工序打好基础。

 树脂糊制备优化

 树脂糊的粘度、温度与水分是影响片材质量的核心参数。生产过程中树脂糊粘度需控制在15-50Pa·s区间，根据玻纤含量及浸渍区压力动态调整，同一配方粘度波动可控制在10%以内。 温度需稳定在40±5℃，严禁超过50℃，避免温度过高导致树脂糊前期增稠过快，影响后续浸渍效果。水分含量需控制在0.1%-0.2%，水分过高会导致模压时产生气泡，过低则影响增稠反应速率。 搅拌速度需匹配物料特性，液体阶段低速搅拌，加粉料时切换高速搅拌，全程控制搅拌时间，保证树脂糊温度波动最小，出料速度平稳精准。

 浸渍与纤维分散控制

 短切玻璃纤维的分散均匀度与树脂浸渍程度直接决定片材的力学性能。机组需配备精准切纱系统，切纱转速根据生产线速度动态匹配，保证纤维长度一致、分布均匀。浸渍区压力需根据玻纤含量与树脂糊比重合理设置，通过压辊压实使树脂充分渗透纤维束，避免出现干纱、含浸不佳的情况。 生产环境湿度需控制在60%-80%，防止静电产生导致纤维团聚，影响分散效果。同时，在线检测系统需实时监测纤维含量变化，偏差超过1.5%时自动联动调节喂纱速度，确保片材纤维分布均匀、含量稳定。

 生产过程在线监测

 SMC片材机组需建立全流程在线监测体系，实现从投料到收卷的质量闭环控制。生产过程中需实时检测片材宽度、单重变化，长度方向与宽度方向的单重偏差需控制在2%-3%以内。 树脂糊槽液位高度需保持稳定，刮刀高度根据玻纤含量与树脂糊比重动态调整，保证树脂糊涂布均匀。树脂糊增稠测试需在开机前30分钟及生产后期分别取样，与片材同步储存检测，确保增稠曲线符合工艺要求。 通过在线检重、测宽装置与控制系统联动，实现玻纤含量、面密度等关键指标的自适应调节，大幅缩小产品波动范围。

 熟化与收卷管理

 片材成型后的熟化环节直接影响后续模压性能。熟化温度与时间需根据配方体系合理设定，自然熟化与加速熟化工艺需匹配生产需求，保证片材粘度达到模压要求的10⁶-10⁷mPa·s区间。 收卷环节需采用张力自适应控制系统，通过位移传感器感知材料张力变化，实时微调卷料电机转速，避免断料、褶皱或松垮问题。双工位自动裁切设计可实现满重后自动切断、移料，另一个工位无缝接续，提升收卷效率与质量稳定性。 成品需采用非渗透性薄膜密封包装，储存于25℃以下阴凉干燥处，防止苯乙烯挥发影响性能。
