SMC片材机组如何应对高负荷运行？
2026-09-19

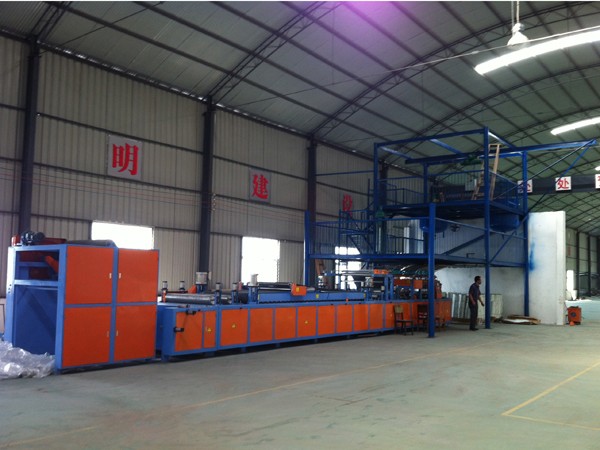

SMC（片状模塑料）机组在连续化、大批量生产场景中常面临高负荷运行工况。树脂糊输送、纤维浸渍、温控系统与模压成型等环节在长时间高负荷下易出现粘度波动、温度失控、设备磨损等问题。以下从多个维度分析SMC片材机组应对高负荷运行的关键措施。
树脂糊输送系统的稳定性保障
树脂糊是SMC片材的核心组分，其输送稳定性直接影响片材质量。高负荷运行时，树脂糊粘度易因温度波动或搅拌不均而发生漂移，导致上糊量偏差。建议采用在线混合系统，将树脂糊制备与浸渍工序联动，实现粘度在线调节与自动补料，减少人工干预带来的误差。同时，树脂糊输送管路需保持良好密封性，防止空气混入或树脂降解物堆积，确保连续生产时物料一致性。
温控系统的动态响应能力
SMC片材生产对温度控制精度要求较高。树脂糊制备温度通常需控制在40℃以内，熟化环境温度需维持在30~40℃，模压模具温度则需稳定在130~160℃区间。高负荷运行时，模具表面温差易超过±3℃，导致制品固化不均、出现冷斑或局部过热。建议采用双回路PID调节配合高精度比例积分阀，优化导热油流速至2.5米/秒以上，有效消除模具表面温差。同时，在模具型腔嵌入PT100热电偶实时监测温度分布，确保模温波动控制在±2℃以内。
纤维浸渍与压实环节的优化
短切玻璃纤维的均匀浸渍是SMC片材质量的关键。高负荷运行时，压辊系统若张力控制不当，易导致纤维分布不均或片材单重波动。建议选用配备在线粘度计与自动张力控制系统的集成方案，将片材单位面积质量波动控制在±3%以内。压辊需定期检查辊面硬度和平整度，必要时进行抛光或更换，确保纤维充分浸渍且气泡有效排出。
设备维护与预防性保养
高负荷运行对设备磨损程度显著增加。建议建立周期性维护制度：每日清洁设备表面、检查润滑点并记录运行参数；每周检查关键紧固件、皮带张紧度及冷却水质；每月全面检查传动系统、校准仪表并测试安全装置；每季度深度清理模头、更换润滑油并检测电气绝缘。对于螺杆、机筒、压辊轴承等易损部件，需提前储备备件，避免因突发故障导致停产。
工艺参数的动态调整
高负荷运行时，生产节奏加快，工艺参数需相应调整。树脂糊水分应严格控制在0.1%~0.2%，粘度波动范围控制在±10%以内。生产线速度可根据设备能力调节至2~8米/分钟，但需同步监控片材单重、幅宽及纤维含量等指标，确保质量稳定。对于环氧SMC等特种材料，需通过分段加热辊筒与差速剥离机构解决高温固化窗口与低温操作黏度的矛盾，提升浸润均匀度。
电气与控制系统的安全防护
高负荷运行下，电气系统负载增大，易出现电压波动、元件过热等问题。建议定期清理电柜积尘，检查接线端子是否松动或氧化，确保变频器、PLC等元件散热良好。同时，测试急停、安全门等保护装置的有效性，禁止带电操作线路，停机状态下严禁旋转减速箱调速轮，单次泄压反转运行时间不可超过5秒。
综上所述，SMC片材机组应对高负荷运行需从树脂糊输送、温控系统、纤维浸渍、设备维护、工艺参数及电气安全等多维度协同优化。通过引入在线监测系统、建立预防性维护制度并动态调整工艺参数，可有效提升机组在高负荷工况下的稳定性和生产效率。
