SMC片材机组的生产流程是什么？
2026-01-20

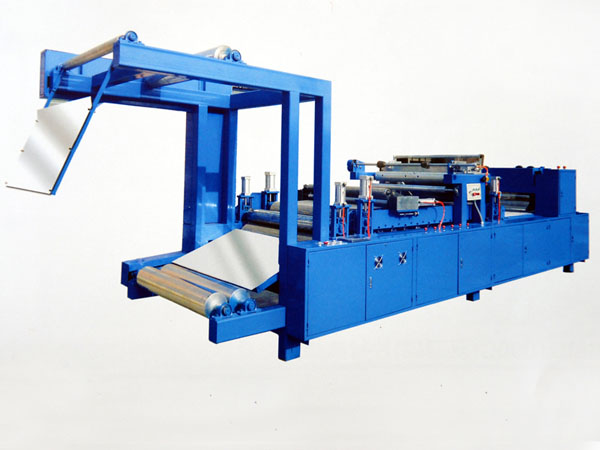

SMC（片状模塑料）片材机组是一种用于生产高性能复合材料制品的高效设备。其生产流程涵盖了从原材料准备到最终制品成型的多个环节，每个环节都至关重要，确保了产品的质量和性能。以下是SMC片材机组的详细生产流程：
一、原材料准备与配方设计
SMC材料的生产首先需要准备不饱和聚酯树脂、玻璃纤维、引发剂、增稠剂等原材料。这些材料按照特定比例混合，形成低粘度的树脂糊。例如，添加氧化镁等增稠剂可以调节糊料的粘度，确保后续浸渍效果良好。
二、纤维切割与浸渍
玻璃纤维通过切割机裁切成25-50mm的短切纤维，然后与树脂糊在浸渍槽中充分混合。纤维被树脂完全包裹，形成均匀的SMC片材基体。这一过程确保了纤维与树脂的充分浸润，为后续成型提供良好的基础。
三、片材成型与增稠
浸渍后的纤维-树脂混合物通过一对反向旋转的辊筒，压制成厚度为0.5-5mm的片材。辊筒间隙和压力可以精确控制片材的厚度与密度。随后，片材在40-60℃的环境中静置24-72小时，树脂粘度因化学反应上升，形成可塑但不易流动的半固态，便于后续模压操作。
四、模压成型前准备
在模压成型前，需对SMC片材进行裁剪，使其符合模具的形状和尺寸要求。同时，模具需要进行清理并涂上脱模剂，以确保制品的表面质量和脱模效果。模具安装必须水平且位于压机台面的中心，以保证制品的厚度均匀。
五、模压成型过程
将裁剪好的SMC片材放入已加热的模具中，闭合模具后施加10-50MPa的压力。树脂在高温高压下固化，纤维重新排列形成致密结构。例如，汽车保险杠的模压压力通常为20-30MPa，固化时间约为3-5分钟。成型过程中，需严格控制温度、压力和时间等工艺参数，以确保制品的质量稳定。
六、脱模与后处理
成型结束后，打开模具并小心取出制品。根据需要，可能需要对制品进行修边、打磨等后处理工序，以达到最终的产品要求。
七、质量检验
对成型的SMC产品进行检验和质量控制，检查尺寸、表面质量和物理性能等是否符合产品规格要求。
八、产品应用
经过严格检验合格的SMC制品，可以应用于汽车、电子、航空航天等多个领域。
注意事项
1. 温度和压力控制：在操作过程中，必须准确控制加热温度和保持压力，以满足制造SMC零件的要求。
2. 预热时间：在开始生产之前，给予SMC片材机组足够的预热时间，以使加热板达到稳定的工作温度。
3. 材料配比：根据制造工艺和产品要求，准确配比SMC材料的树脂、增强纤维和添加剂。
4. 模具设计和涂层：选择适当的模具设计和涂层，以确保SMC材料的流动性和脱模性能。
通过以上详细的生产流程，SMC片材机组能够高效地生产出高质量的复合材料制品，广泛应用于多个行业。每个环节的严格控制和优化是确保产品质量的关键。
